近日，福建医科大学附属第一医院发布专利权转让公示，拟将其“一种治疗床真空垫固定装置”实用新型专利转让给福州凯德康医药科技有限公司。转让费用为30.1万元。该项成果的发明人为苏丽。

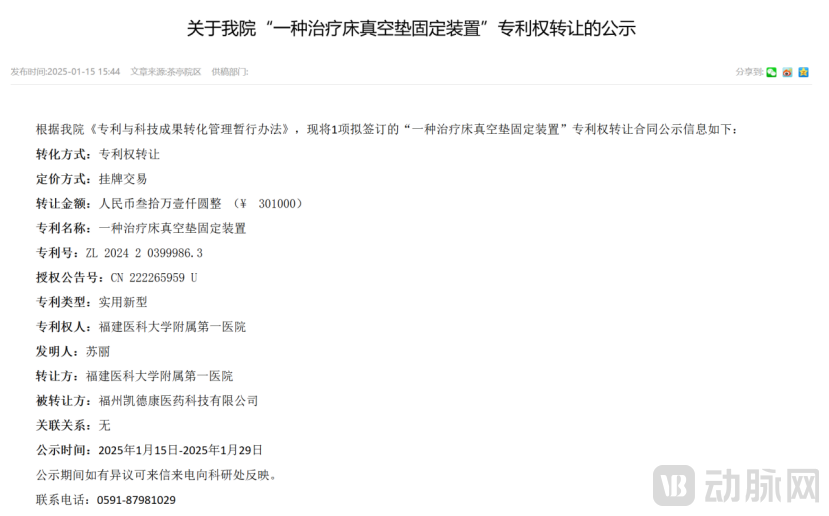

图片来自福建医科大学附属第一医院官网
“一种治疗床真空垫固定装置”以治疗床为基础，搭配多组可灵活固定的卡板，卡板上设相互垂直的可旋转固定板，还配有可塑形连接板，通过侧壁限位+底部塑形的双重固定模式，解决传统装置仅靠凹槽固定、易偏移的痛点。装置各部件可灵活调节，适配不同真空垫尺寸与摆放需求，安装操作便捷，还能通过连接板形状提升摆位辨识度，为放疗等精准医疗场景的体位固定提供实用方案。
在放疗等需要精准体位固定的医疗场景中，真空垫固定装置是实现治疗精准性的关键设备，但传统技术长期存在诸多难以解决的痛点，主要体现在固定稳定性、适配性和操作实用性三个方面。
固定稳定性不足，易发生位置偏移。传统真空垫固定器仅依靠真空垫底部凹槽与治疗床异形结构的卡接实现固定，真空垫本身重量较轻，需依靠患者体重挤压才能保证贴合度。当患者起身或体位轻微变动时，外力撤去会直接导致真空垫偏移，影响后续治疗的精准性，尤其对放疗这类对体位精度要求极高的操作，易造成照射偏差。
结构设计单一，适配性差。传统装置的固定结构多为固定式设计，无法根据真空垫的尺寸、摆放方向以及治疗床的实际使用需求进行灵活调整，面对不同体型患者、不同治疗部位的固定需求时，难以实现个性化适配，适用场景受限。
仅侧重底部塑形，缺乏多维度限位。传统技术仅通过异形结构对真空垫底部进行塑形，未对真空垫侧壁设置有效的限位装置，真空垫在水平方向仍存在移动空间，无法从多维度保障固定效果，且塑形结构的辨识度较低，摆位时易出现方向误差。
本专利在传统技术基础上进行全方位创新设计，通过结构模块化、固定双重化、操作灵活化的设计思路，从根本上解决了传统装置的痛点，其优势体现在结构设计、固定效果、适配能力和临床操作四个维度。
结构设计上，模块化组合，实现多部件协同作用。专利装置由治疗床、多组平行设置的卡板、可旋转固定板和可塑形连接板构成核心模块，各部件通过固定销与固定孔卡接匹配，连接方式简单且牢固。卡板作为基础支撑模块，可通过第一固定销与治疗床上的多组第一固定孔灵活固定在治疗床不同位置；固定板与连接板作为功能模块，分别实现真空垫的侧壁限位和底部塑形，模块化设计让各部件各司其职，协同实现精准固定。
固定效果上，侧壁限位+底部塑形，双重保障防偏移。这是本专利最核心的创新点，突破了传统仅靠底部凹槽固定的单一模式。一方面，卡板上竖直设置的两组相互垂直的固定板与真空垫侧壁紧密抵接，从水平方向对真空垫进行硬性限位，直接阻止其移动；另一方面，连接板朝向治疗床外侧突出设置，利用其异形结构对真空垫底部进行塑形，使真空垫形成与卡板、连接板相吻合的凹槽，实现底部卡接固定。侧壁限位与底部塑形的双重固定模式，无需依靠患者体重挤压，即可保证真空垫的稳定性，彻底解决位置偏移问题。
适配能力上，可旋转可调节，满足多样化临床需求。专利装置通过多项可调节设计，大幅提升适配性。固定板靠近铰接轴一端与卡板旋转连接，远离铰接轴一端通过第一伸缩组件与卡板铰接，可通过伸缩组件带动固定板同向旋转，并利用抵接板实现固定板与卡板平行或垂直的位置固定，使固定板可根据真空垫摆放方向，灵活与横向或纵向侧壁抵接；连接板与卡板滑动连接，且相邻连接板相互铰接，通过第二固定销与不同的第二固定孔匹配，可改变连接板的形状，适配不同尺寸真空垫的塑形需求，同时满足不同治疗部位的固定要求。
临床操作上，易安装易辨识，提升摆位效率与准确性。装置各部件均通过固定销与固定孔卡接，安装与拆卸无需复杂工具，操作便捷；连接板可通过调整形成不同形状，成为真空垫摆位的“标识结构”，医护人员可通过连接板形状快速辨别真空垫的设置位置与朝向，减少摆位误差，提升临床操作效率，尤其适合放疗等需要快速、精准摆位的场景。
目前市场上的真空垫固定装置相关产品已形成多类型布局，涵盖专利产品、上市产品和在研产品，围绕提升精准性与适配性进行创新。
南京华骊医疗科技有限公司筹备出口的真空负压固定垫，可广泛应用于医疗急救、消防救援等场景，通过负压原理实现快速固定与支撑，且能环保重复使用，目前已与日本公司开展合作。
北京肿瘤医院申请的“真空垫固定器”实用新型专利（公告号为CN210078635U），专为解决放射治疗中真空垫与治疗床无固定、摆位偏差大且速度慢的问题设计。装置在治疗床侧设带卡孔的卡板，通过固定螺栓装配带孔圆墩、实心圆墩，二者由连接板连接，圆墩间设45°固定板，结合LokBar形成三角凸起结构。制作真空垫时利用异形结构塑形，使垫体底部形成匹配凹槽，摆位时按凹槽即可精准固定真空垫，各部件为可拆卸式连接，操作简便，大幅提升摆位速度与位置重复性。
广东美岑医疗设备有限公司的人体定位袋，外表尼龙涂层保护其免受撕裂和污染，能与人体体型紧密服帖，复合层设计可提高气密性，在负压状态下可以使其在整个治疗过程中不变形，从而达到准确定位目的。人体定位袋结实耐用，触感柔软、舒适，气密性好，容易清理，射线穿透率高。
